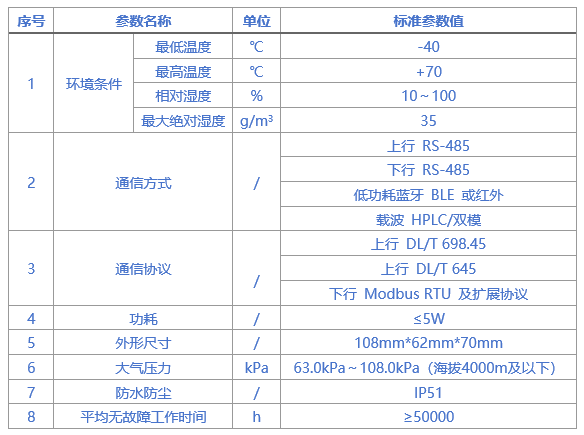

分布式光伏规约转换器（以下简称“转换器”）是对光伏用户的发电、用电信息进行采集、处理和实时监控的系统，实现光伏用户信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。

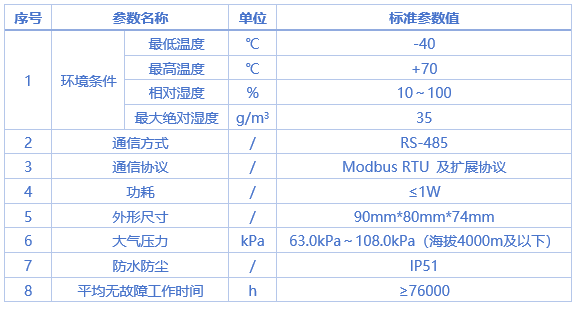

分布式光伏逆变器专用通信接口转接器（以下简称“转接器”）是配合光伏规约转换器，实现逆变器发电、用电信息采集的设备。用于单个逆变器用电信息采集系统、厂家云平台双主站登录切换。将逆变器原1路通信485端口扩展成两路，在其中一路保证厂家云平台通信不受影响的情况下，另一路485端口连接到光伏规约转换器，实现两个主站均可正常采集、下发控制指令等。切换结构采用单片机芯片控制，实现通道选择。默认选择厂家485通信信道，规约转换器通信时，发送投切指令，切换到电网485通道，通信完成后再切换到厂家通信通道。

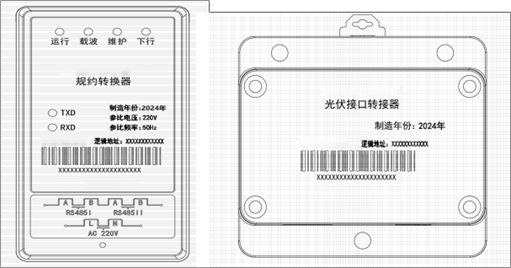

光伏逆变器数据采集终端分为2个组件，光伏规约转换器(以下简称“规约转换器”) 和光伏接口转接器（以下简称“接口转接器”）。

参考标准

GB/T 1.1—2009 标准化工作导则 第1部分：标准的结构和编写

GB/T 2423.1  电工电子产品环境试验  第2部分：试验方法  试验A：低温

GB 2894  安全标志及其使用导则

DL/T 719  远动设备及系统 第5部分：传输规约 第102篇：电力系统电能累计量传输 配套标准

DL/T 743  电能量远方终端

Q/GDW 11204  变电站电能量采集终端技术规范

国家发展和改革委员会2014年第14号令  电力监控系统安全防护规定

ITU-TG.825  以SDH为基础的数字网抖动和漂动的控制(The control of jitter and wander within digital networks which are based on the synchronous digital

hierarchy(SDH))

GB 4208—2008  外壳防护等级（IP代码）

GB/T 5169.11—2006  电工电子产品着火危险试验  第11部分：灼热丝/热丝基本试 验方法成品的灼热丝可燃性试验方法

GB/T 16935.1—2008  低压系统内设备的绝缘配合  第1部分：原理、要求和试验

GB/T 17441—1998  交流电度表符号

工作原理

1.光伏逆变器协议自动适配

本规约转换器内部保存集成有锦浪、爱士惟、固德威、华为、三晶、阳光电源、古瑞瓦特、正泰、禾望等主流厂家的光伏逆变器通信协议、通过接口转接器以枚举的方式对接口转接器下连接的光伏逆变器自动查找、协议适配。

2.接口转接器对光伏逆变器数据通信通道的自动切换

分布式光伏发电系统在初装时一般都会安装一套逆变器厂家的光伏数据采集系统，在对现有的分布式光伏数据采集系统进行升级改造时，使用接口转接器将光伏逆变器添加到新增的光伏规约转换采集系统的采集节点上。接口转接器分时处理逆变器厂家和规约转换数据采集系统的数据采集指令，并将数据采集指令下发给光伏逆变器，逆变器返回数据后，接口转接器将数据从数据采集指令源的下发通道返回。实现对光伏逆变器数据通信通道的自动切换。

3.规约转换器对光伏逆变器的数据抄读和暂存

规约转换器会按照自动适配识别的光伏逆变器的Modbus协议,自动定时对光伏逆变器发送适配逆变器厂家Modbus协议的数据抄读指令，抄读逆变器的运行数据，逆变器返回数据后，规约转换器会将数据作为历史数据以DL/T 698的数据格式暂存，等待集中器进行历史数据抄读。

4.集中器与规约转换器的数据交互

集中器是采集各分散安装的规约转换器采集的光伏逆变器数据，集中处理后远程上报给光伏数据管理主站。并接收主站下发的指令，转发给规约转换器。

集中器与规约转换器之间的通信可以采用有线的RS-485的通信方式，也可以采用 HPLC 载波或双模的通信方式。采用DL/T 698.45通信协议进行数据交互。

集中器可以向规约转换器直接下发抄读数据的指令，规约转换器收到 DL/T 698.45 抄读指令后，根据指令中抄读逆变器的地址，适配厂家逆变器的Modbus协议，向逆变器发送相应的Modbus抄读数据指令，逆变器返回数据后，规约转换器将数据转换成DL/T 698的数据格式，返回给集中器。
