RXM863-9G25型核心板模块(以下简称9G25型核心板)为通用的ARM9处理器,采用ATMEL公司AT91SAM9G25处理器,512Gbit DDR2内存,1Gbit Nand flash存储,9G25型核心板外部接口非常丰富,使用非常方便。SAM9G25性能优越,是全球价格最低的工业级片上系统模块之一,对于低成本的、需要工业级ARM9芯片的终端设备应用场合,非常适合。9G25型核心板采用单一直流+3.3V供电,具有体积小、外围电路小、可靠性高、故障率低、使用灵活等优点。
产品应用场景:
◆ 医疗电子
◆ 工业控制
◆ 现场通信
◆ 汽车信息娱乐系统
◆ 视频广告
◆ 远程监控

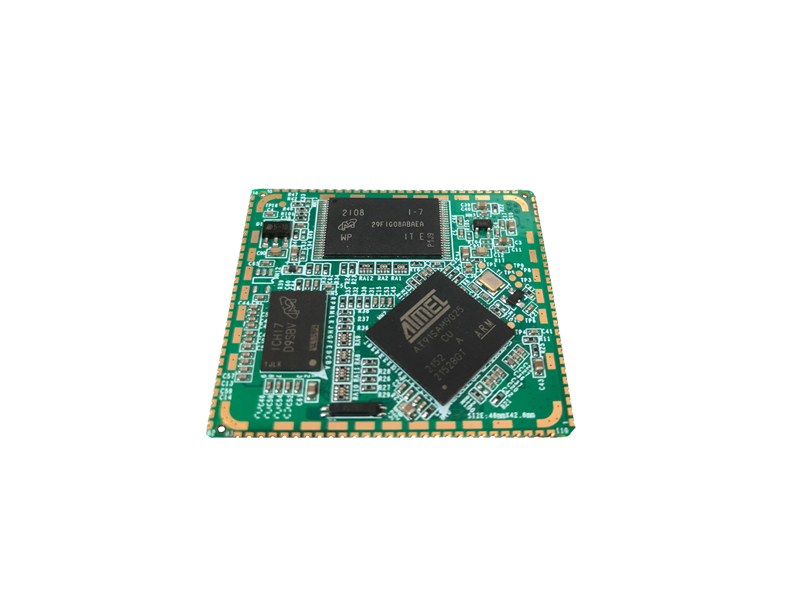

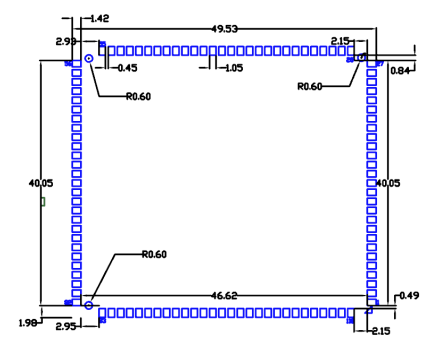

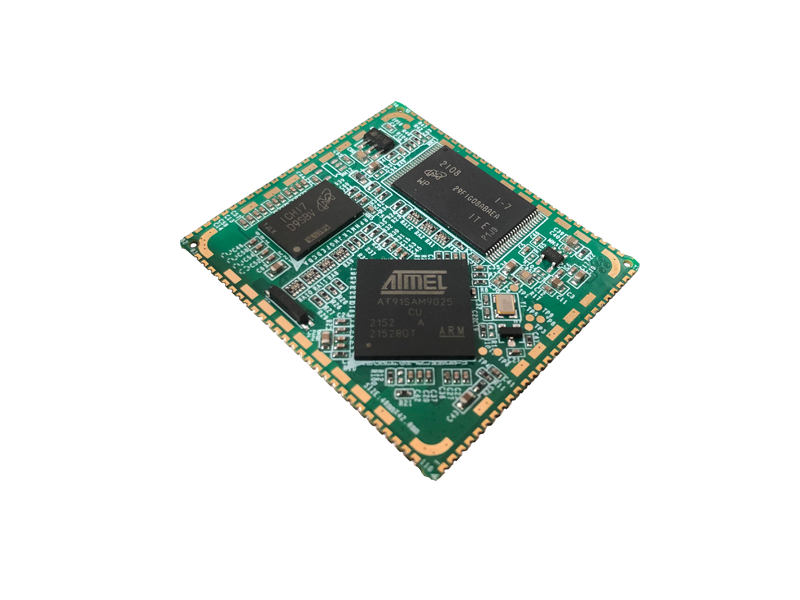

RXM863-9G25型核心板模块是一款 42mm×48mm 的核心模块,通过邮票孔将引 脚引出。其产品外观图如下图:
产品特性:
◆ AT91SAM9G255-CU,400MHz 主频
◆ 128MB DDR2 内存
◆ 256MB SLC NAND Flash
◆ 10/100M 以太网卡Ethernet MAC Controller
◆ 110 信号管脚引出
◆ Four USARTs, two UARTs, one DBGU,最高波特率 115200bps
◆ 2 路 USB 2.0 高速 Host 接口,最高速度 480Mbps
◆ 1 路 USB 2.0 高速 Slave 接口,最高速度 480Mbps
◆ 1 路 4 线电阻式触摸屏信号
◆ 2 路 IIC 信号
◆ 2 路高速 Master/Slave SPI 信号
◆ 2 路 SDIO 信号通道
◆ 和 CPU 同步复位的复位信号输出
◆ 30 路 GPIO/EINT 外部中断信号
◆ 3.3V 电源输入
◆ Two 3-channel 32-bit Timer/Counters
◆ One 4-channel 16-bit PWM Controller
◆ Three Two-wire Interfaces
◆ One 12-channel 10-bit Analog-to-Digital Converter
◆ 支持 Linux 2.6.39,UBIF 文件系统和 QT 4.7 Windows CE 6.0 R3
